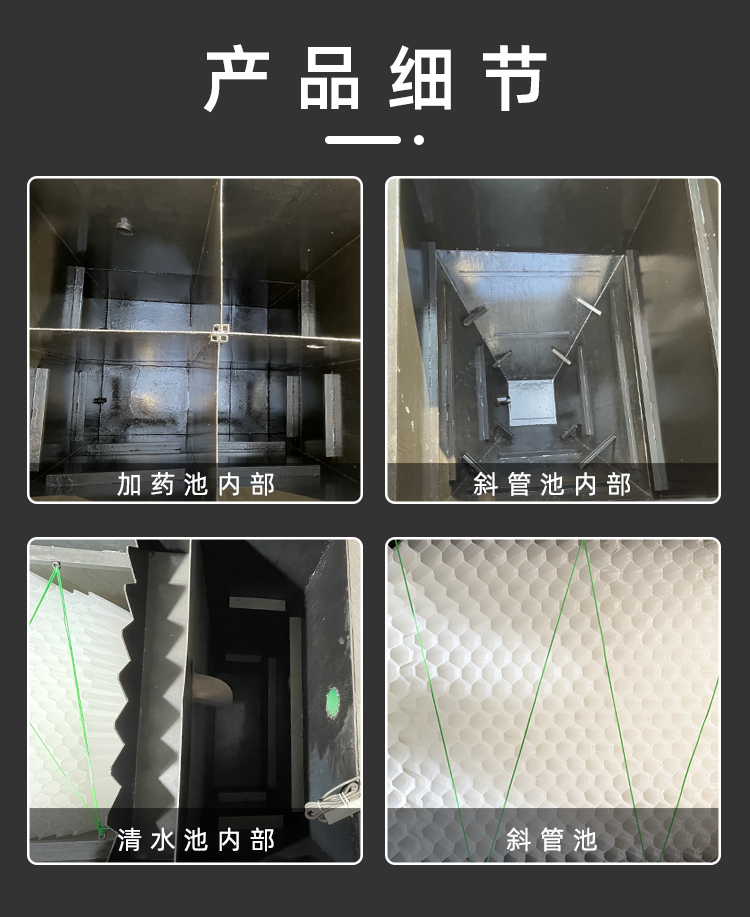

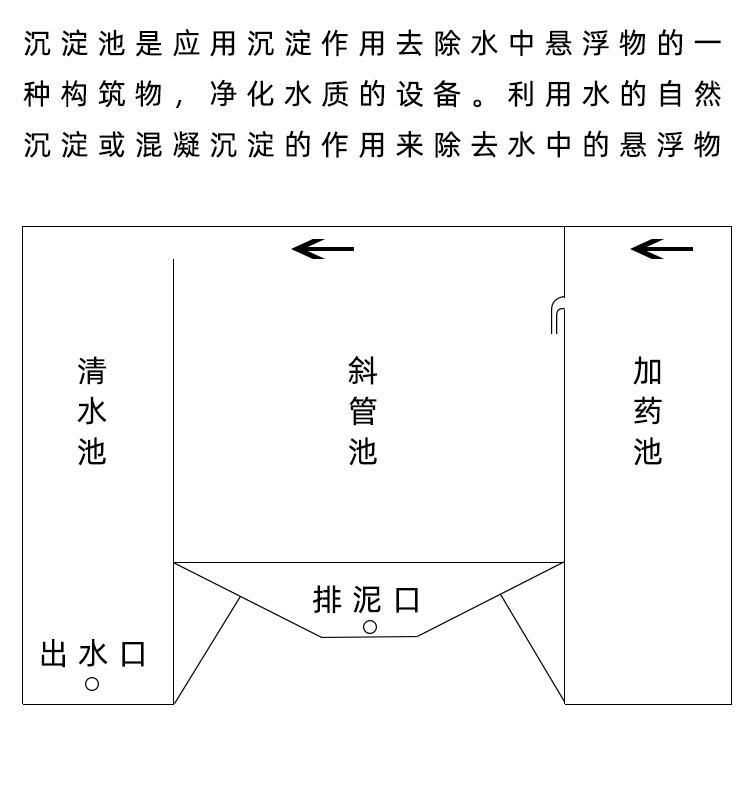

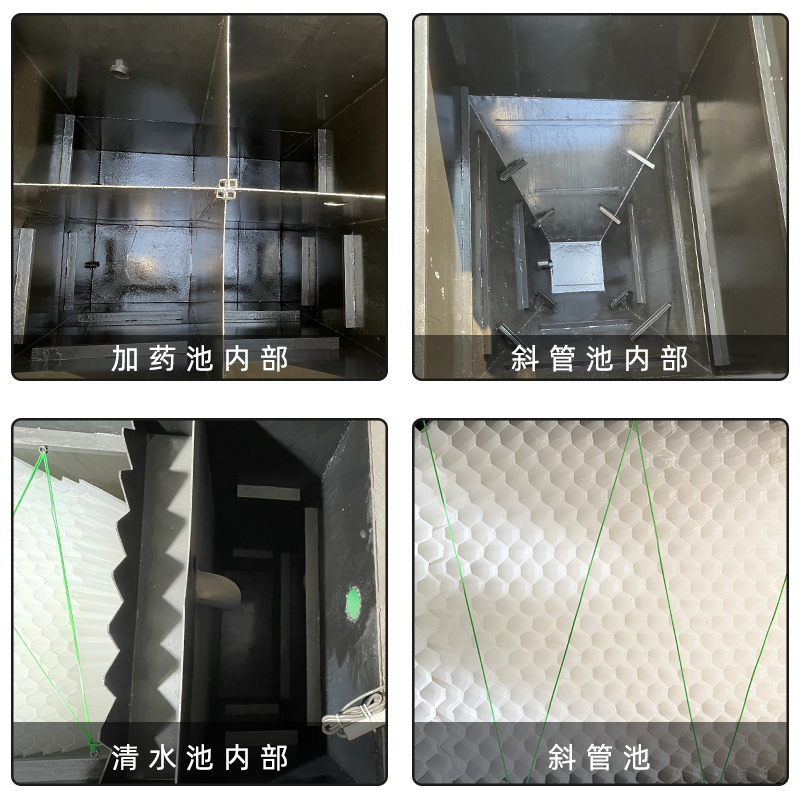

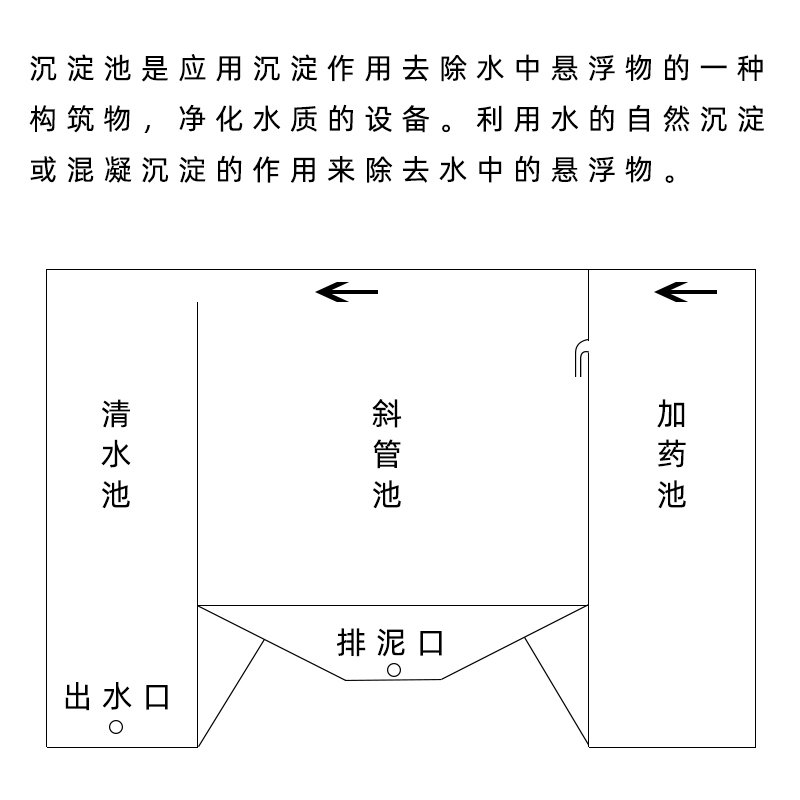

斜管填料沉淀池是指在沉淀區設置斜管的沉淀池。主要由設備箱、配水混凝系統、斜管區、集水系統、加藥系統、污泥斗及污泥處理系統組成。在水平流或垂直流沉淀池的沉淀區，采用傾斜平行管或平行管（有時采用蜂窩填料）將沉淀層分成一系列淺層。沉降后的沉降泥在各沉積淺層中運動分離。根據它們相互運動的方向，可分為逆流、同流和逆流三種不同的分離方式。每兩個平行的斜板（或平行的管道）相當于一個非常淺的沉淀池。
斜管填料沉淀池是以平流沉淀原理為基礎的沉淀池。在水箱中增加許多斜管后，增加了水箱過水段的濕周長，同時減小了水力半徑。因此，在相同流速V下，雷諾數Re可以大大降低，從而減少水流紊流，促進泥沙淤積。另外，在污泥懸浮層上方設置60度斜管組件，使原水中的懸浮物、固化物或絮狀明礬在加入混凝后形成，在斜管底側表面積聚成薄的泥層，依靠重力作用滑回污泥懸浮層，再沉到污泥收集桶中，由排泥管排至污泥池進一步處理或綜合利用。上清液逐漸上升至收集管排放，可直接排放或回用。
